     1  ## Qos Ensurance 架构

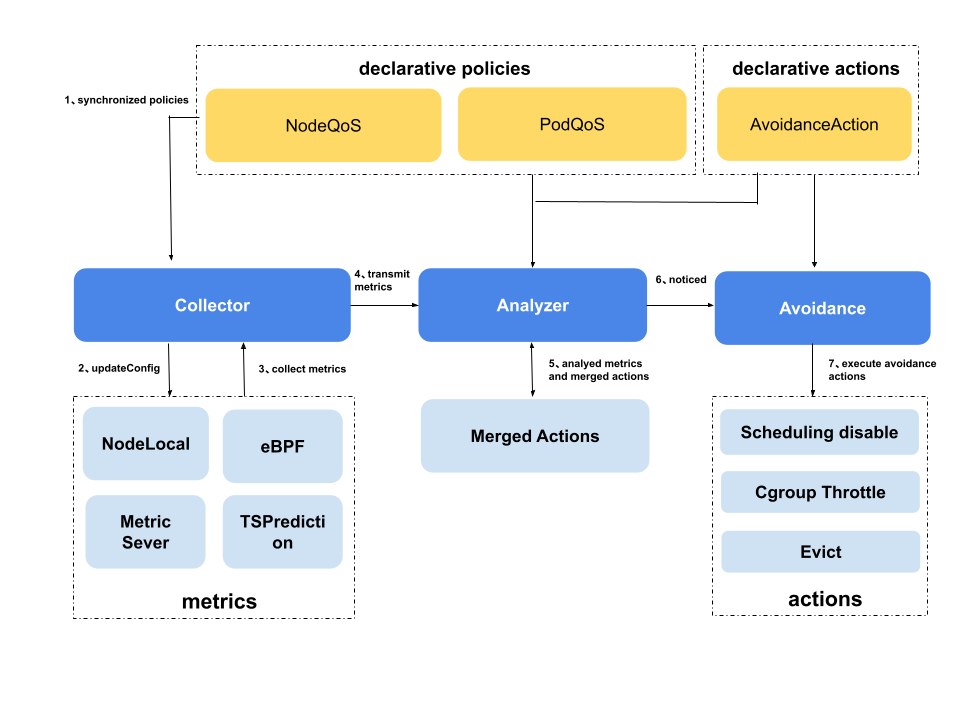

     2  Qos ensurance 的架构如下图所示。它包含三个模块。
     3
     4  1. `State Collector`：定期收集指标
     5  2. `Anomaly Analyzer`：使用收集指标，以分析节点是否发生异常
     6  3. `Action Executor`：执行回避动作，包括 Disable Scheduling、Throttle 和 Eviction。
     7
     8  ![crane-qos-enurance](../images/crane-qos-ensurance.png)
     9
    10  主要流程：
    11
    12  1. `State Collector` 从 kube-apiserver 同步策略。
    13  2. 如果策略发生更改，`State Collector`会更新指标收集规则。
    14  3. `State Collector`定期收集指标。
    15  4. `State Collector`将指标传输到`Anomaly Analyzer`。
    16  5. `Anomaly Analyzer`对所有规则进行范围分析，以分析达到的回避阈值或恢复阈值。
    17  6. `Anomaly Analyzer`合并分析结果并通知`Action Executor`执行回避动作。
    18  7. `Action Executor`根据分析结果执行动作。
    19
    20  ## 干扰检测和主动回避
    21
    22  ### 相关CR
    23  AvoidanceAction主要定义了检测到干扰后需要执行的操作，包含了Disable Scheduling, throttle, eviction等几个操作，并且定义了其相关的一些参数。
    24
    25  NodeQOS主要定义了指标采集方式和参数，水位线指标相关参数，以及指标异常时关联的回避操作，同时通过label selector将上面的内容关联到指定的节点。
    26
    27  PodQOS定义了指定pod可以被执行的AvoidanceAction，通常和NodeQOS搭配起来，从节点和pod的维度共同限制执行动作的范围，PodQOS支持的seletor包含label selector,
    28  还支持筛选特定QOSClass("BestEffort","Guaranteed"等)，特定Priority，特定Namespace的pod，并且之间采用与的方式关联。
    29
    30  ### Disable Scheduling
    31
    32  定义 `AvoidanceAction`, `PodQOS`和 `NodeQOS`。
    33
    34  当节点 CPU 使用率触发回避阈值时，将该节点设置为禁用调度。
    35
    36
    37  示例 YAML 如下所示：
    38
    39  ```yaml title="AvoidanceAction"
    40  apiVersion: ensurance.crane.io/v1alpha1
    41  kind: AvoidanceAction
    42  metadata:
    43    labels:
    44      app: system
    45    name: disablescheduling
    46  spec:
    47    description: disable schedule new pods to the node
    48    coolDownSeconds: 300  #(1)
    49  ```
    50
    51  1. 节点从禁止调度状态到正常状态的最小等待时间
    52
    53  ```yaml title="NodeQOS"
    54  apiVersion: ensurance.crane.io/v1alpha1
    55  kind: NodeQOS
    56  metadata:
    57    name: "watermark1"
    58    labels:
    59      app: "system"
    60  spec:
    61    nodeQualityProbe:
    62      timeoutSeconds: 10
    63      nodeLocalGet:
    64        localCacheTTLSeconds: 60
    65    rules:
    66    - name: "cpu-usage"
    67      avoidanceThreshold: 2 #(1)
    68      restoreThreshold: 2 #(2)
    69      actionName: "disablescheduling" #(3)
    70      strategy: "None" #(4)
    71      metricRule:
    72        name: "cpu_total_usage" #(5)
    73        value: 4000 #(6)
    74  ```
    75
    76  1. 当达到阈值并持续多次，那么我们认为规则被触发
    77  2. 当阈值未达到并继续多次, 那么我们认为规则已恢复
    78  3. 关联到 AvoidanceAction 名称
    79  4. 动作的策略，你可以将其设置为“预览”以不实际执行
    80  5. 指标名称
    81  6. 指标的阈值
    82
    83  ```yaml title="PodQOS"
    84  apiVersion: ensurance.crane.io/v1alpha1
    85  kind: PodQOS
    86  metadata:
    87    name: all-elastic-pods
    88  spec:
    89    allowedActions:  #(1)
    90      - eviction
    91    labelSelector:   #(2)
    92      matchLabels:
    93        preemptible_job: "true"
    94  ```
    95
    96  1. 被该PodQOS关联的pod允许被执行的action为eviction
    97  2. 通过label selector关联具有preemptible_job: "true"的pod
    98
    99  请观看视频以了解更多`Disable Scheduling`的细节。
   100
   101  <script id="asciicast-480735" src="https://asciinema.org/a/480735.js" async></script>
   102
   103  ### Throttle
   104
   105  定义 `AvoidanceAction`, `NodeQOS` 和 `PodQOS`。
   106
   107  当节点 CPU 使用率触发回避阈值时，将执行节点的`Throttle Action`。
   108
   109  示例 YAML 如下所示：
   110
   111  ```yaml title="AvoidanceAction"
   112  apiVersion: ensurance.crane.io/v1alpha1
   113  kind: AvoidanceAction
   114  metadata:
   115    name: throttle
   116    labels:
   117      app: system
   118  spec:
   119    coolDownSeconds: 300
   120    throttle:
   121      cpuThrottle:
   122        minCPURatio: 10 #(1)
   123        stepCPURatio: 10 #(2)
   124    description: "throttle low priority pods"
   125  ```
   126
   127  1. CPU 配额的最小比例，如果 pod 被限制低于这个比例，就会被设置为这个。
   128
   129
   130  2. 该配置设置给`Throttle Action`。它将在每个触发的回避动作中减少这个 CPU 配额占比。它会在每个恢复动作中增加这个 CPU 配额占比。
   131
   132  ```yaml title="NodeQOS"
   133  apiVersion: ensurance.crane.io/v1alpha1
   134  kind: NodeQOS
   135  metadata:
   136    name: "watermark2"
   137    labels:
   138      app: "system"
   139  spec:
   140    nodeQualityProbe:
   141      timeoutSeconds: 10
   142      nodeLocalGet:
   143        localCacheTTLSeconds: 60
   144    rules:
   145      - name: "cpu-usage"
   146        avoidanceThreshold: 2
   147        restoredThreshold: 2
   148        actionName: "throttle"
   149        strategy: "None"
   150        metricRule:
   151          name: "cpu_total_usage"
   152          value: 6000
   153  ```
   154
   155  ```yaml title="PodQOS"
   156  apiVersion: ensurance.crane.io/v1alpha1
   157  kind: PodQOS
   158  metadata:
   159    name: all-be-pods
   160  spec:
   161    allowedActions:
   162      - throttle
   163    scopeSelector:
   164      matchExpressions:
   165        - operator: In
   166          scopeName: QOSClass
   167          values:
   168            - BestEffort
   169  ```
   170
   171  ### Eviction
   172
   173  下面的 YAML 是另一种情况，当节点 CPU 使用率触发阈值时，节点上的低优先级 pod 将被驱逐。
   174
   175  ```yaml title="AvoidanceAction"
   176  apiVersion: ensurance.crane.io/v1alpha1
   177  kind: AvoidanceAction
   178  metadata:
   179    name: eviction
   180    labels:
   181      app: system
   182  spec:
   183    coolDownSeconds: 300
   184    eviction:
   185      terminationGracePeriodSeconds: 30 #(1)
   186    description: "evict low priority pods"
   187  ```
   188
   189  pod 需要优雅终止的持续时间（以秒为单位）。
   190
   191  ```yaml title="NodeQOS"
   192  apiVersion: ensurance.crane.io/v1alpha1
   193  kind: NodeQOS
   194  metadata:
   195    name: "watermark3"
   196    labels:
   197      app: "system"
   198  spec:
   199    nodeQualityProbe:
   200      timeoutSeconds: 10
   201      nodeLocalGet:
   202        localCacheTTLSeconds: 60
   203    rules:
   204    - name: "cpu-usage"
   205      avoidanceThreshold: 2
   206      restoreThreshold: 2
   207      actionName: "eviction"
   208      strategy: "Preview" #(1)
   209      metricRule:
   210        name: "cpu_total_usage"
   211        value: 6000
   212  ```
   213
   214  ```yaml title="PodQOS"
   215  apiVersion: ensurance.crane.io/v1alpha1
   216  kind: PodQOS
   217  metadata:
   218    name: all-elastic-pods
   219  spec:
   220    allowedActions:
   221      - eviction
   222    labelSelector:
   223      matchLabels:
   224        preemptible_job: "true"
   225  ```
   226
   227  回避动作策略。当设置为`Preview`时，将不会被实际执行
   228
   229  ### 支持的水位线指标
   230  Name     | Description
   231  ---------|-------------
   232  cpu_total_usage | node cpu usage
   233  cpu_total_utilization | node cpu utilization percent
   234  memory_total_usage | node mem usage
   235  memory_total_utilization| node mem utilization percent
   236
   237  具体可以参考examples/ensurance下的例子
   238
   239  ### 与弹性资源搭配使用
   240  为了避免主动回避操作对于高优先级业务的影响，比如误驱逐了重要业务，建议使用PodQOS关联使用了弹性资源的workload，这样在执行动作的时候只会影响这些使用了空闲资源的workload，
   241  保证了节点上的核心业务的稳定。
   242
   243  弹性资源的内容可以参见qos-dynamic-resource-oversold-and-limit.zh.md。
